دراسة حالة هندسية وحلول تركيب ألواح الألمنيوم ذات التركيب الخلوي | الفلبين
1. نظرة عامة على المشروع: نطاق العمل والتعقيد الهندسي
تضمن المشروع إنشاء وتشطيب مجمع تجاري كبير يقع في الفلبين. اعتمد المبنى على هيكل خرساني مسلح مع عناصر إنشائية فولاذية، مما أدى إلى وجود العديد من نقاط الربط بين الهيكل الأساسي للمبنى ونظام التشطيب.
بلغت المساحة الإجمالية المستخدمة لنظام ألواح الألمنيوم العسلية حوالي 8,500㎡، وتم تطبيق الألواح في المناطق التالية:
- تكسية الجدران الداخلية الديكورية؛
- أنظمة التقسيم في المساحات التجارية؛
- مناطق تشطيب الأسقف؛
- تكسية الأسطح المعمارية.
بخلاف مشاريع التشطيب التقليدية، تطلب هذا المشروع التجاري مواد قادرة على تلبية عدة متطلبات هندسية، منها:
- تقليل الحمل الإضافي على هيكل المبنى؛
- الحفاظ على استقرار الأبعاد في الظروف المناخية الاستوائية؛
- توفير سرعة تركيب للمساحات الكبيرة؛
- ضمان جودة سطح موحدة في مختلف مناطق المشروع.
وبسبب التصميم المعقد للمبنى، بما في ذلك الجدران غير المنتظمة ونقاط الاتصال المتعددة، احتاج المشروع إلى حل هندسي كامل لنظام ألواح الألمنيوم العسلية، وليس مجرد توريد مواد.
2. التحديات الهندسية: معالجة قيود موقع البناء
واجه الفريق الهندسي خلال مرحلة التركيب عدة تحديات تقنية.
الظروف الهيكلية المعقدة
تم اكتشاف بعض الانحرافات في أبعاد الجدران الخرسانية نتيجة تفاوتات مراحل البناء السابقة.
كان استخدام مواد التشطيب التقليدية يتطلب أعمال تسوية إضافية، مما يؤدي إلى زيادة العمالة وتأخير الجدول الزمني للمشروع.
لذلك كان على نظام ألواح الألمنيوم العسلية أن يتكيف مع هذه الاختلافات الهيكلية مع الحفاظ على سطح نهائي مستوٍ ومستقر.
تأثير المناخ الاستوائي
تتميز الفلبين بمناخ استوائي عالي الرطوبة مع تغيرات مستمرة في درجات الحرارة، مما قد يؤثر على استقرار مواد البناء.
لذلك كان من الضروري أن يتمتع نظام الألواح المختار بالخصائص التالية:
- مقاومة الرطوبة؛
- استقرار الأبعاد؛
- تقليل مخاطر التشوه أثناء الاستخدام طويل الأمد.
الجدول الزمني المحدود للتنفيذ
احتاج المقاول إلى إنهاء تركيب المساحات الكبيرة خلال فترة زمنية محدودة بسبب موعد افتتاح المبنى التجاري.
أما طرق البناء التقليدية الرطبة فتتطلب عدة مراحل، مثل:
- تجهيز الطبقة الأساسية؛
- انتظار فترة الجفاف؛
- معالجة السطح؛
- أعمال التشطيب النهائي.
وكان من الممكن أن تؤدي هذه العمليات إلى زيادة مدة التنفيذ بشكل كبير.
3. منطق اختيار المادة: التبرير الهندسي
بعد تقييم العديد من حلول التشطيب المختلفة، اختار فريق المشروع نظام ألواح الألمنيوم العسلية بسبب مزاياه الهيكلية.
الهيكل الخفيف وتقليل الأحمال

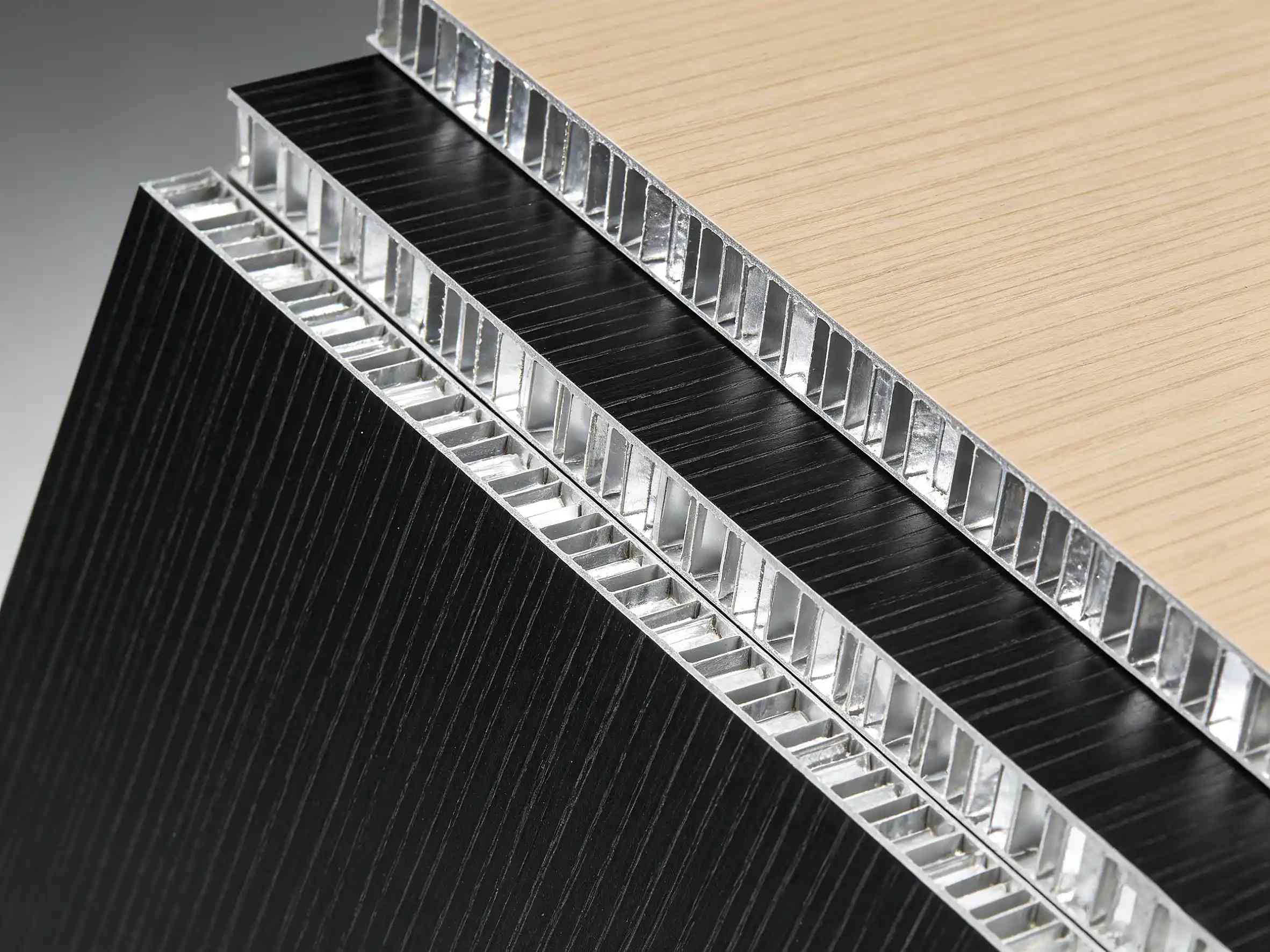

تتكون ألواح الألمنيوم العسلية من طبقات خارجية من الألمنيوم وقلب داخلي بتصميم خلايا عسلية، مما يوفر هيكلاً مركباً خفيف الوزن وعالي الصلابة.
بالمقارنة مع الألواح التقليدية الثقيلة، يساعد هذا التصميم على تقليل الحمل الإضافي على الهيكل الأساسي للمبنى، وهو أمر مهم بشكل خاص للمشاريع التجارية الكبيرة.
استواء عالي وثبات الأبعاد
توفر البنية المركبة متعددة الطبقات مقاومة أفضل للانحناء والتشوه.
في هذا المشروع، تم تصنيع الألواح بأبعاد مخصصة وفقاً للرسومات الهندسية، مما ساعد على:
- تقليل أعمال القص في الموقع؛
- تحسين دقة التركيب؛
- تحقيق توافق أفضل مع متطلبات التصميم.
حلول مخصصة حسب متطلبات المشروع
تطلب المشروع:
- تصنيع ألواح بأحجام خاصة؛
- اختيار تشطيبات سطحية مختلفة؛
- التحكم في دقة الإنتاج داخل المصنع؛
- التوافق مع نظام الدعم المصنوع من الألمنيوم.
ساعد هذا النهج المخصص على تحقيق توافق فعال بين متطلبات التصميم ومتطلبات التنفيذ.
4. حل التركيب: النهج الهندسي القائم على النظام
اعتمد المشروع نظام تركيب معياري لألواح الألمنيوم العسلية يعتمد على التصنيع المسبق وتقنية البناء الجاف.
نظام التركيب المعياري
تضمن النظام:
- نظام مسارات دعم من الألمنيوم؛
- مكونات تثبيت ميكانيكية؛
- قطاعات ربط مخصصة؛
- ألواح مصنعة مسبقاً في المصنع.
سمح هذا النظام بتركيب الألواح وضبط مواقعها دون الحاجة إلى عمليات بناء رطبة معقدة في الموقع.
خطوات التنفيذ
الخطوة الأولى: تأكيد الرسومات الفنية
قبل الإنتاج، قام الفريق الهندسي بمراجعة رسومات CAD والتأكد من:
- أبعاد الألواح؛
- تفاصيل نقاط الاتصال؛
- مواقع التركيب؛
- متطلبات نظام الدعم.
الخطوة الثانية: التصنيع المسبق في المصنع
تم تصنيع الألواح وفقاً للرسومات الفنية المعتمدة.
ساهم الإنتاج داخل المصنع في تحسين:
- دقة الأبعاد؛
- استقرار جودة السطح؛
- سرعة التركيب.
الخطوة الثالثة: التركيب باستخدام البناء الجاف
تم تركيب الألواح في الموقع باستخدام نظام تثبيت ميكانيكي.
بالمقارنة مع أنظمة التشطيب التقليدية، قلل التركيب الجاف الاعتماد على وقت تجفيف المواد، ورفع مرونة عملية البناء.
5. عملية حل المشكلات: التكيف مع ظروف الموقع الحقيقية
أثناء مرحلة التركيب، ظهرت مشكلة غير متوقعة في أحد أجزاء المبنى التجاري، حيث كانت اختلافات أبعاد الجدار الفعلية أكبر من القيم المتوقعة في التصميم الأولي.
وللحفاظ على دقة محاذاة الألواح، كان من الضروري إجراء تعديل هندسي على نظام التركيب.
قام الفريق الهندسي بإعادة القياس في الموقع وتعديل مواقع مسارات الألمنيوم الداعمة.
ومن خلال هذه التعديلات الهندسية تم تحقيق النتائج التالية:
- تصحيح أخطاء التركيب؛
- الحفاظ على استواء سطح الألواح؛
- تجنب إزالة الهياكل الموجودة؛
- الحفاظ على الجدول الزمني الأصلي للمشروع.
أظهرت هذه التجربة أهمية الجمع بين التصنيع المسبق في المصنع والحلول الهندسية المرنة في الموقع.
6. نتائج المشروع والتحقق من الأداء
بعد اكتمال التركيب، خضع نظام ألواح الألمنيوم العسلية لعمليات فحص الجودة.
اختبار استواء السطح
تم استخدام أدوات قياس بالليزر للتحقق من دقة التركيب.
حقق السطح النهائي متطلبات معايير البناء من حيث الاستواء والجودة البصرية.
التحقق من الأداء الهيكلي
أظهرت الألواح المثبتة أداءً ميكانيكياً مستقراً في ظروف الاستخدام التجاري اليومية.
كما وفر الهيكل العسلي الصلب مقاومة جيدة ضد التشوه.
تحسين كفاءة البناء
بالمقارنة مع تقنيات التشطيب الرطبة التقليدية، ساعد نظام التركيب الجاف على تقليل العمليات الإضافية في موقع البناء.
تم تقليل فترة التركيب الإجمالية بحوالي 35%، مما سمح للمقاول بإكمال أعمال التشطيب وفقاً للجدول الزمني المحدد.
7. الدروس العملية: توصيات للمقاولين
استناداً إلى تجربة هذا المشروع، يمكن تقديم عدة توصيات للمشاريع التجارية المشابهة.
1. تأكيد الرسومات الفنية قبل الإنتاج
في مشاريع ألواح الألمنيوم العسلية واسعة النطاق، تعد رسومات CAD الدقيقة وخطة التركيب التفصيلية عوامل مهمة لتقليل تكاليف التعديل في الموقع.
2. اختيار المواد وفقاً للمتطلبات الهندسية
يجب عند اختيار المواد مراعاة:
- أحمال المبنى؛
- الظروف البيئية؛
- طريقة التركيب؛
- متطلبات الصيانة المستقبلية.
3. استخدام أنظمة البناء الجاف مسبقة التصنيع
يساعد الجمع بين الألواح المصنعة في المصنع ونظام التركيب المعياري على رفع كفاءة البناء وتقليل عدم اليقين في الموقع.
4. الحفاظ على التواصل الهندسي
يساعد التعاون المستمر بين المصممين والمقاولين والمصنعين على حل ظروف البناء غير التقليدية بشكل أكثر فعالية.
بالنسبة للمقاولين والشركات الهندسية، يوفر نظام تركيب ألواح الألمنيوم العسلية حلاً عملياً للمشاريع التجارية الحديثة التي تتطلب هياكل خفيفة الوزن، وتركيباً سريعاً، وجودة تشطيب مستقرة.
